【Inventor】標題欄の質量を有効桁数3桁で自動表記する（iLogic・単位g/kg自動切替）

解決したい課題（背景）
1. 「設定で変えられる」という言葉に潜む、設計の停滞
iLogicコード（コピペエリア）
1. 「初心者向け補足」のポイント
2. 逆引きのカスタマイズ解説
  1. ページ番号表示コード
実装のステップ

解決したい課題（背景）

質量の桁数がバラバラで標題欄が見にくい。
小さい部品（g）と重いアセンブリ（kg）が混在し、手動修正はミスの元。
「気合の検図」を減らし、設計を論理的に自動化したい。

「設定で変えられる」という言葉に潜む、設計の停滞

会社の規定で「質量の有効桁数は3桁」と決まっています。
しかし、私たちが扱う部品は100kgを超える大物から、わずか0.01gの精密部品まで多岐にわたります。

ある人が聞きました。

「テンプレートのデフォルトだと質量が××.××××になりますが、どうしたら良いのでしょう?」

そして会議でリーダーが自慢げにこう言いました。

「標題欄のパラメータの精度設定をその都度書き換えれば、3桁で表示できるよ！ホラッ」

たしかにその通りです。
でも、私はあることがとても気になりました。

「毎回、標題欄のために手作業で設定をいじるのは、設計の本質だろうか？」

「似ても似つかない過去図面を流用して、設定を引き継ぐような『綱渡り』をいつまで続けるのか？」

毎回数クリックの手間をかける「内職」を、設計者に強いてはいけない。
100kgでも0.01gでも、図面を開いた瞬間に「正しいルール（3桁）」で「読みやすい単位（g/kg）」に整っている。この「当たり前の基準」をシステムとして保証することこそが、本当の設計DXだと考えたのです。

iLogicコード（コピペエリア）

単位を自動で切り替え、常に有効桁数3桁で表示するためのiLogicコードを作成しました。

「g」：質量＜ 1kg(未満)
「kg」：質量 >= 1kg(以上)

このコードは、数値の大きさに応じて小数点の位置を調整し、常に「3桁の数字＋単位」という文字列を生成します。

質量自動切替コード

' ==========================================================
' 【iLogic】質量表示の有効桁数3桁化 ＆ 単位(g/kg)自動切替
' ==========================================================
' このルールは、モデルの質量を読み取り、
' 「有効桁数3桁」に整えた文字列をカスタムプロパティに書き出します。
' ----------------------------------------------------------

' 1. モデルから現在の質量を取得（Inventor標準はkg単位）
Dim m As Double = iProperties.Mass
Dim displayMass As String = ""

' 質量が0の場合は処理をスキップまたは0を表示
If m <= 0 Then
    displayMass = "0 g"
Else
    ' --- 単位の判定と換算 ---
    Dim targetValue As Double
    Dim unitStr As String

    If m < 1 Then
        ' 1kg未満ならグラム(g)に換算
        targetValue = m * 1000
        unitStr = " g"
    Else
        ' 1kg以上ならキログラム(kg)のまま
        targetValue = m
        unitStr = " kg"
    End If

    ' --- 有効桁数3桁への丸め処理 ---
    ' 数値の桁数（ログ）を取得して、どの位置で丸めるかを計算
    Dim digits As Double = Math.Floor(Math.Log10(Math.Abs(targetValue)))
    Dim scale As Double = Math.Pow(10, digits - 2)
    Dim roundedValue As Double = Math.Round(targetValue / scale) * scale

    ' --- 文字列の整形 ---
    ' 「G3」書式を使うことで、常に有効桁数3桁で表示
    displayMass = roundedValue.ToString("G3") & unitStr
End If

' 2. カスタムプロパティ「DisplayMass」に書き込み
' ※図面枠（標題欄）では、この「DisplayMass」という名前を参照してください。
iProperties.Value("Custom", "DisplayMass") = displayMass

' 3. 図面へ即座に反映させるための更新コマンド
InventorVb.DocumentUpdate()

このコードによる表示例

0.001234 kg の場合 → 「1.23 g」
0.05678 kg の場合 → 「56.8 g」
1.2345 kg の場合 → 「1.23 kg」
12.345 kg の場合 → 「12.3 kg」
123.45 kg の場合 → 「123 kg」
1234.5 kg の場合 → 「1230 kg」

「初心者向け補足」のポイント

どこに貼ればいいの？

Inventorの「iLogicブラウザ」を開き、右クリックで「ルールを追加」を選択。
適当な名前（例：質量自動計算）をつけて、上のコードを全部消して貼り付けるだけ！

図面（標題欄）での設定方法は？

図面テンプレートの「標題欄」のテキスト編集画面で、以下の設定にする。
- タイプ：カスタムプロパティ – モデル
- プロパティ：DisplayMass（手入力して「追加」ボタンを押す）

自動で動かすには？

「管理」タブ＞ 「イベントトリガー」 を開く。
「ドキュメントの保存前」 にこのルールを指定する。
これで、「保存」を押すたびに自動で質量が最新になります！

逆引きのカスタマイズ解説

単位の間にスペースを入れたくない：unitStr = " g" のスペースを消せばOK
有効桁数を4桁にしたい：digits - 2 を digits - 3 にすれば4桁になる

イベントトリガー: 「管理」タブ＞「イベントトリガー」から、「保存前」や「モデルの状態変化時」にこのルールが実行されるように設定してください。
これにより、設計変更時に標題欄の数値が自動で更新されます。

図面テンプレート: 図面（idw/dwg）の標題欄で、テキストの参照先を「モデルのカスタムプロパティ」から DisplayMass に設定しておけば、すべての図面でこの「3桁表示」が適用されます。

手動での単位換算や桁数の調整を自動化することで、計算ミスや転記ミスといった「ヒューマンエラー」を構造的に排除できるようになります。ぜひお試しください。

ページ番号表示コード

手順

図面のカスタムプロパティに PageText という項目を作ります。
図面側のiLogicルールに以下のコードを記述し、イベントトリガーの「シート変更時」や「保存前」に設定します。
標題欄のテキストに、このカスタムプロパティ <PageText> を配置します

' 全シート数を確認
Dim totalSheets As Integer = ThisDoc.Document.Sheets.Count
Dim currentSheet As Integer = 0

' 現在のシート番号を取得
For i As Integer = 1 To totalSheets
    If ThisDoc.Document.Sheets.Item(i).Name = ActiveSheet.Sheet.Name Then
        currentSheet = i
        Exit For
    End If
Next

' 1枚だけの時は空文字、複数枚の時は「1/2」などの形式にする
If totalSheets > 1 Then
    iProperties.Value("Custom", "PageText") = currentSheet & " / " & totalSheets
Else
    iProperties.Value("Custom", "PageText") = "" ' 1枚のみの場合は何も表示しない
End If

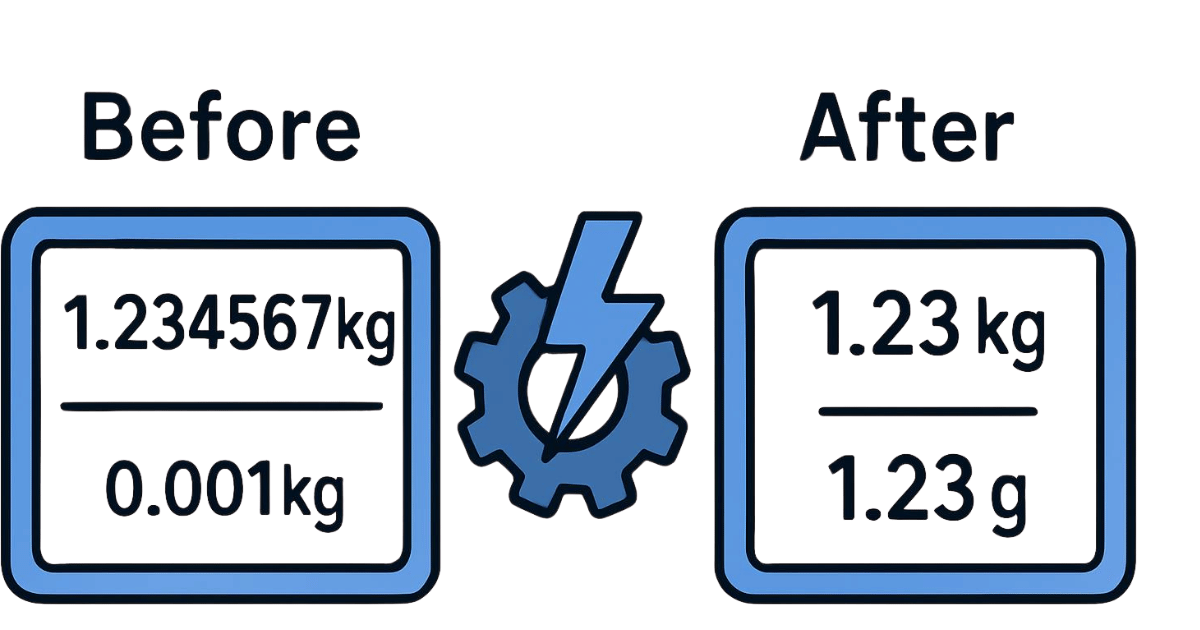

項目	修正前 (Before)	修正後 (After)
表示精度	1.234567kg (バラバラ)	1.23kg (有効桁3桁)
単位	kg固定 (0.001kg)	g/kg 自動切替 (1.0g)
操作	手動でプロパティ変更	iLogicで完全自動

「条件によって表示・非表示を切り替える賢い標題欄」を1つ作っておけば、図面枚数が嵩むことが多いものでもこのテンプレートを使えばミスは起きないと言うことになります。

実装のステップ

以下の手順を箇条書きにしておきます。

外部ルールの保存: 共有サーバのパス（例：S:\...）をメモ。
イベントトリガーの設定: 「保存前」に設定することを強調。
図面枠（標題欄）の編集: カスタムプロパティ DisplayMass と PageText をテキストボックスにリンクさせる手順。

手順:

iLogicブラウザの「外部ルール」タブを右クリックし、「外部ルールディレクトリを構成」を選択。
共有フォルダ（例：S:\Design_Standard\iLogic\）を登録します。
そこに作成したコードを保存します（例：Mass_AutoUnit.vb）。
メリット: * 管理者がコードを1箇所書き換えるだけで、全員分が同時にアップデートされます。
各個人のPCに設定をコピーする必要がありません。
2. 「イベントトリガー」をテンプレートに仕込む
「保存前」に外部ルールを実行する設定を、**パーツ（.ipt）、アセンブリ（.iam）、図面（.idw）の「テンプレートファイル」**自体に持たせます。
設定方法:
テンプレートファイル（新規作成時に開く元ファイル）を開きます。
「イベントトリガー」を開き、「ドキュメントの保存前」を選択。
「外部ルール」の中から、共有フォルダに置いた Mass_AutoUnit を指定します。
結果:
メンバーが「新規作成」で設計を始める。
保存するたびに、裏で自動的に共有フォルダのコードが読み込まれ、質量やページ番号が更新される。
メンバーはiLogicの存在すら意識せず、正しく管理された図面が出来上がる。

システム部門がプロジェクトファイル（.ipj）を管理していて、個人の裁量で編集できないという状況は、大企業やセキュリティの厳しい現場では「あるある」ですね。

プロジェクトファイルが触れない場合、「ユーザー単位の設定」または「テンプレートへの埋め込み」で対応するのが現実的です。
以下の3つのステップで進めるのがスムーズです。

外部ルールのパスを通す（ユーザー設定）

プロジェクトファイルで指定できない場合は、個々のPCのInventor設定で「外部ルールの参照先」を追加します。これならシステム担当の手を煩わせることなく、各自で設定可能です。

手順:
1. ツール＞オプション＞ iLogic 設定 を開く。
2. 「外部ルールディレクトリ」の「+」ボタンを押し、共有フォルダ（例：S:\設計標準\iLogic\）を追加する。
メリット: 一度設定すれば、どのプロジェクトファイルを開いていても共通のルールが使えます。

テンプレートに「ルール実行」を仕込む

プロジェクトファイルが触れなくても、「図面テンプレート（.idw）」や「パーツテンプレート（.ipt）」**は触れるはずです。

イベントトリガーの活用:あらかじめ共有フォルダの外部ルールを呼び出す設定をしたテンプレートを配布します。
配布方法:システムが管理している公式テンプレートフォルダとは別に、「DesignDX用テンプレート」としてフォルダを共有し、そこから新規作成してもらうように運用します。

将来の自分への「一言」

年数回のミスを『たまにあること』と笑うか、『仕組みの欠陥』と捉えるか。
その意識の差が、設計現場をDX（変革）できるかどうかの境界線である。

「計算や転記といった『人間がやらなくていい作業』をロジックに任せることで、エンジニアは本来の『創造的な設計』に集中できる。
